前言，随着各家服务器厂商搭载“Intel至强6和AMD霄龙Turin”CPU的新品发布，其中一个新规格“CXL”引起了大家的注意，今天我们展开聊聊，CXL是什么，和PCIe有什么关系，它有什么特点或优势？如何在服务器产品中具体应用？最后也会通过实物图进行分享。

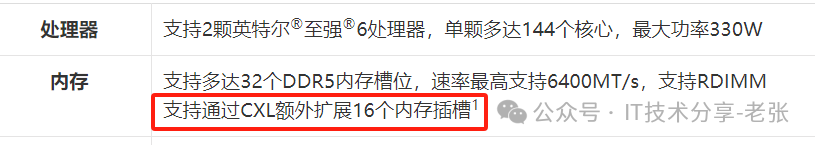

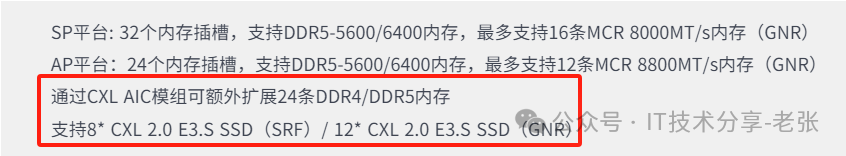

上图是浪潮最新NF5280G8的官网参数截图
上图是H3C R4900 G7服务器的官网参数截图
一、CXL（Compute Express LinkL)技术概述
CXL的全称是Compute Express Link， Intel最早在Interconnect Day 2019上提出，基于PCIe协议（PCIE 5.0），与PCIe标准插槽兼容，为了解决异构设备的缓存和内存访问的一致性问题，包括GPU/FFGA/DPU等部件的内存，服务器自身的内存和CPU的缓存，能够在全局上可以被所有支持CXL协议的设备快速访问到。
Intel牵头构建的完整生态链

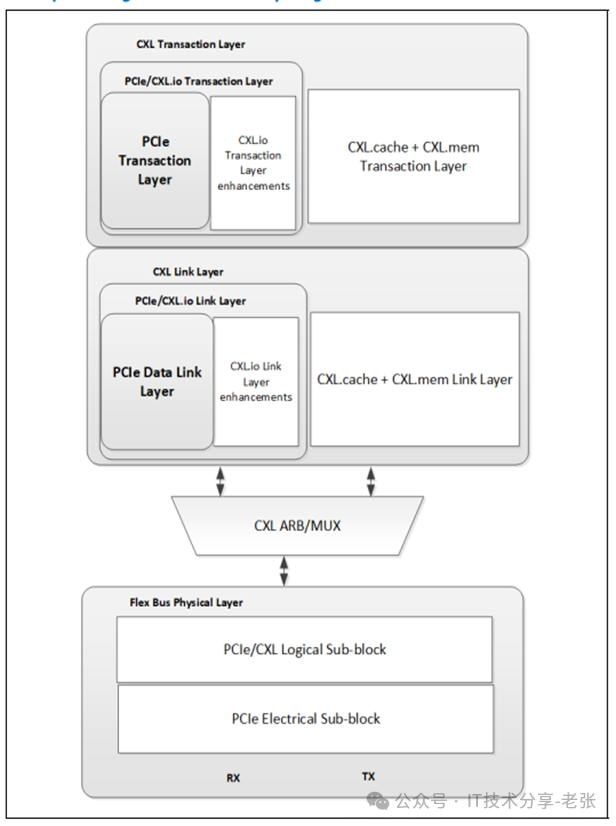

目前CXL2.0已经发布，协议基于PCIe5.0的物理层协议设计的，其中主要内容为传输层和数据链路层的设计，随着PCIe6.0协议发布，预计CXL3.0协议将基于PCIe6.0物理层协议发布。
二、CXL核心优势和协议分析
1、三个优势总总结如下：
-
协议基础：CXL是一种在PCIe通道上运行的协议，包括三种不同协议组合，可扩展内存、加速器、存储和网络功能。
-
应用前景：当前CXL主要用于内存和存储池的扩展，未来预计会扩展至加速器、网络等领域，实现系统资源的更高效利用。
-
性能提升与成本控制：通过CXL，可以有效增加内存容量、提升系统带宽，并减少多CPU系统配置的成本。这使其在AI、内存数据库、视频处理等高密度数据处理场景中优势明显。
2、CXL协议包括三个子协议：
-
CXL. io ：是IO类型，和PCIe类似，兼容PCIE
-
CXL.cache：允许设备访问服务器内存和CPU cache
-
CXL.memory：允许CPU访问设备的内存
3、CXL支持主机和设备之间的聚合内存

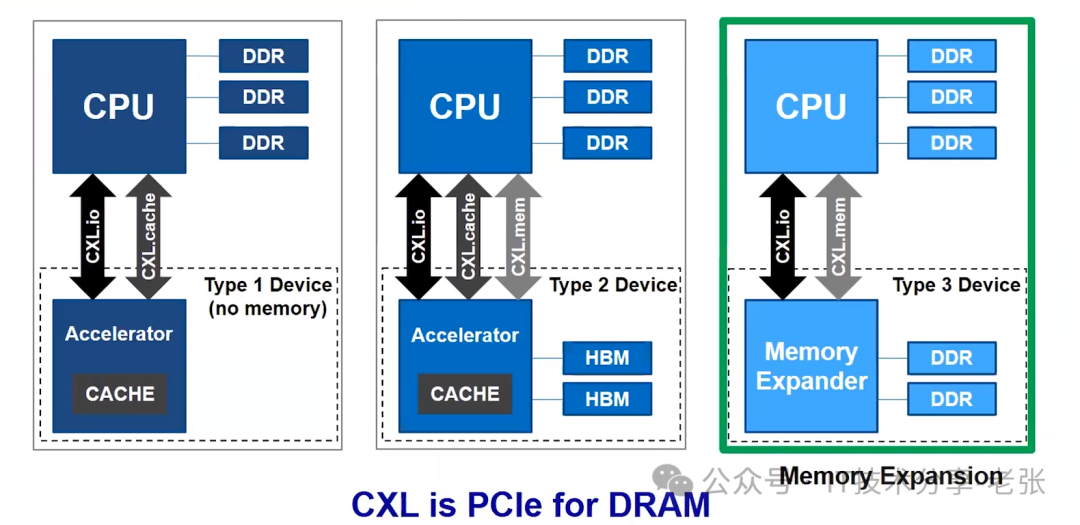

下图从左到右，依次展示了加速器的Cache、加速器Cache和HBM显存、以及通过CXL扩展DDR内存池。
三、CXL的逻辑拓扑和对比分析

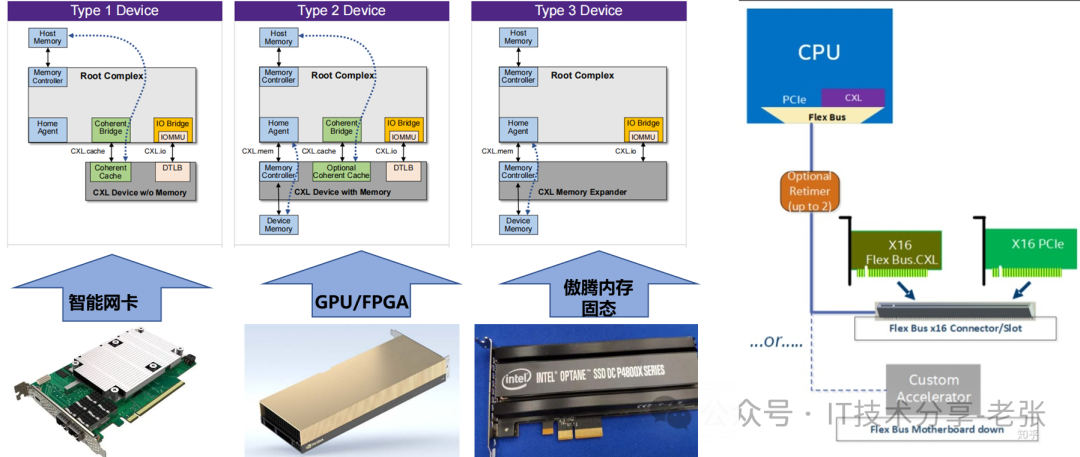

CXL协议可对应3种不同的设备类型
四、CXL扩展卡产品介绍（某个国外品牌）
1、CXL的内存扩展卡产品

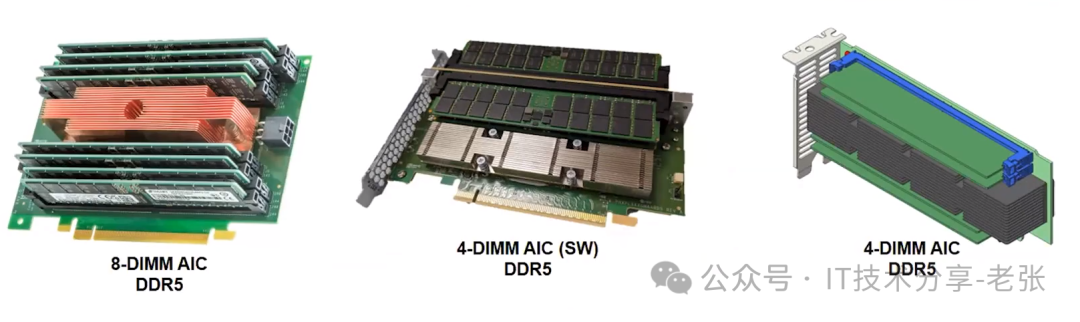

8-DIMM和4-DIMM扩展卡：分别为双宽和单宽卡，支持DDR5内存。8-DIMM卡使用双CXL控制器设计，需要系统支持总线分叉；4-DIMM卡则无需分叉支持，适合单宽插槽应用。

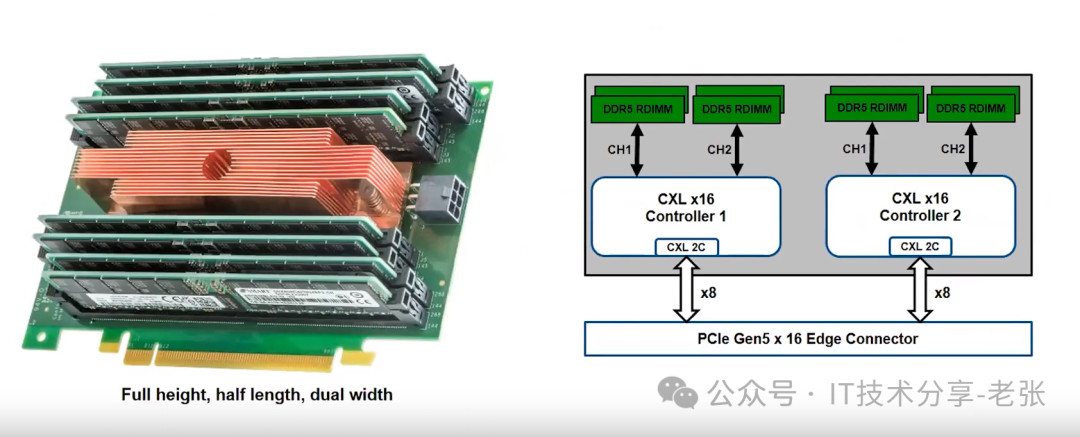

上图是全高全长双宽的CXL 8DIMM内存扩展卡
上图是全高半长单宽的CXL 4DIMM内存扩展卡
上图是半高半长双宽的CXL 4DIMM内存扩展卡
2、基于CXL的SSD存储扩展产品

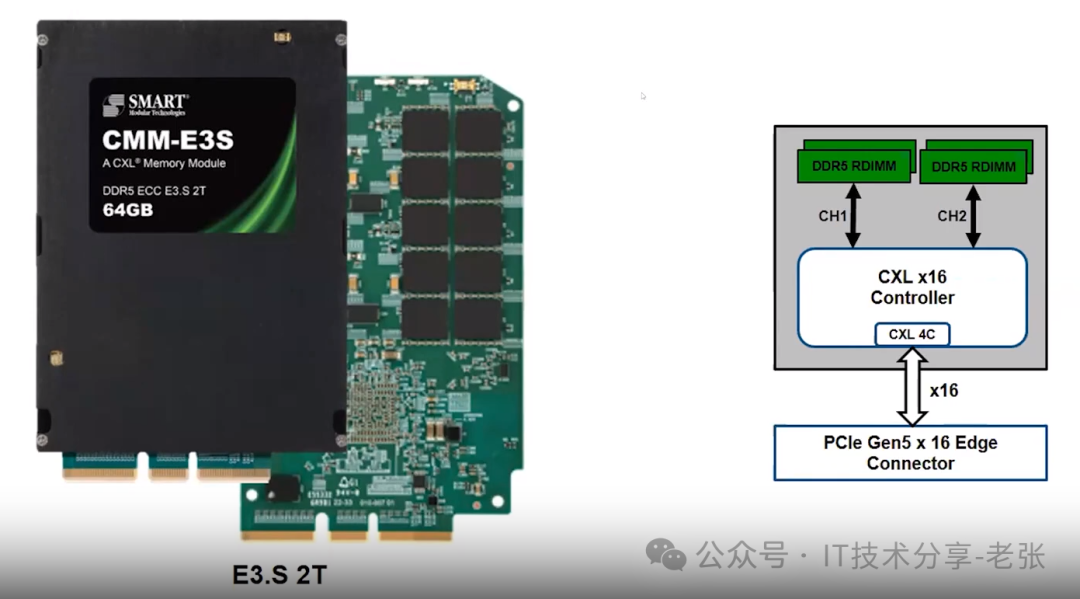

E3.S 接口的CMM模块，容量为64GB，支持x16接口，如下图所示，主要用于高带宽需求的系统。未来版本计划提升至96GB和128GB。
3、非易失性CXL内存模块-NVCMM
NVCMM模块集成了DRAM和NAND，断电时可将数据从DRAM写入NAND实现数据保护。适用于写缓存、内存数据库等高可靠性需求场景。
目前CXL真正落地的案例还并不多，这与新一代服务器产品的出货节奏以及客户的认可度有关，相信未来几年的采用CXL方案的客户会越来越多。
